Palan électrique pour scène, palan de théâtre

Palan de scène professionnel|Conçu pour le tourisme, fiable pour la sécurité

Méta-description :Notre palan de scène-robuste offre une fiabilité et une sécurité inégalées pour les concerts et le théâtre en tournée. Conçu pour un levage silencieux et précis des fermes, des décors et du gréement.

• Lieux permanentsThéâtres professionnels, opéras, salles de concert, studios de diffusion TV, auditoriums, églises. Pour le gréement permanent : poutres d'éclairage, réseaux de haut-parleurs, rideaux de scène, fonds de scène, accessoires de scène. Levage synchrone de plusieurs unités pour un changement de scène.
• Tournées et événements en direct (marché de la location)Concerts, festivals de musique, spectacles d’arène, cérémonies d’ouverture sportive, roadshows commerciaux, événements de mariage. Supporte un montage inversé, un démontage et un transport faciles pour les sociétés de location. Utilisé pour suspendre des fermes, des écrans LED et des haut-parleurs line-array. Modèles IP65 pour spectacles en plein air et performances scéniques immersives.
• Exposition et salon commercialCentres d'exposition, salles de congrès. Aménagement temporaire pour mur LED d'exposition, panneaux publicitaires, supports d'affichage pour événements de courte durée.
• Studio de cinéma et de télévisionStudios de tournage de films et de séries télévisées. Un levage précis à basse vitesse pour l'éclairage de studio, les plateaux de tournage et les décors garantit un effet de prise de vue stable.
• Charges suspendues typiques: ferme d'éclairage, haut-parleur line-array, écran LED, rideau de scène, décor de scène, accessoires de performance.

détails du produit



Chaque composant est conçu et testé pour offrir des performances de levage fiables dans des conditions de fonctionnement industriel continu.

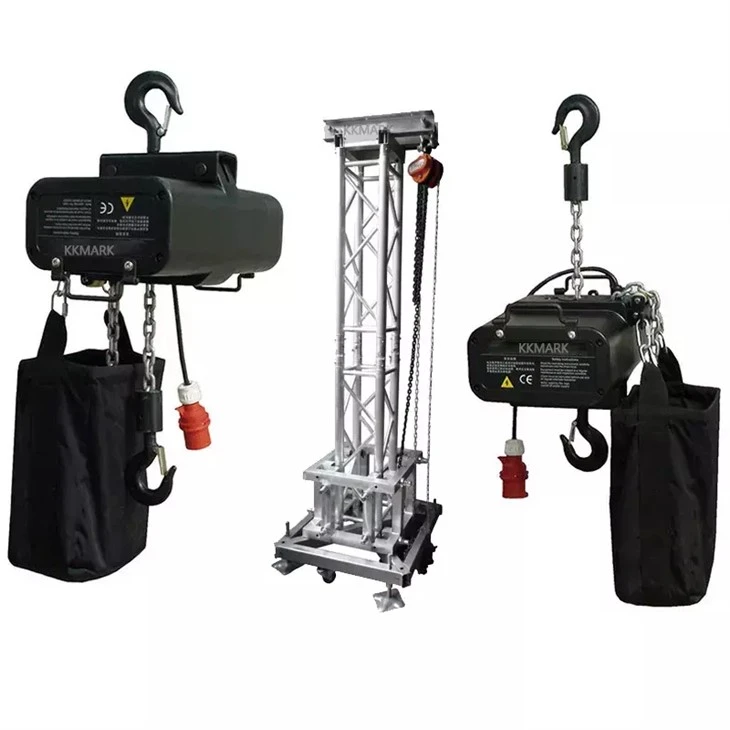

Apparence et boîtier

L'ensemble de la machine est équipé d'un boîtier d'ingénierie noir mat, non-réfléchissant. Cela évite l'interférence de la lumière diffusée par l'éclairage de la scène sur l'effet de la performance.



En haut de la machine, une patte de suspension monobloc-intégrée est intégrée. La patte est épaissement forgée et peut être directement accrochée et installée sur la ferme, adaptée à une installation inversée lors de performances mobiles.



Le corps est équipé d'une poignée portable, permettant à une seule personne de le transporter. Cela permet au secteur de la location de procéder fréquemment au démontage, au montage et au transport sur-site. La coque extérieure est structurellement robuste et résistante aux chutes, adaptée aux scénarios de location impliquant des manipulations et des impacts répétés.

Double système de sécurité de freinage

Freinage principal + doubles freins de sécurité de secours. Même si un jeu de freins tombe en panne, l'autre jeu peut toujours verrouiller la charge et éliminer le risque de chute, répondant ainsi aux normes de sécurité strictes de l'industrie du divertissement.



Embrayage de protection contre les surcharges intégré-, qui glisse automatiquement en cas de surcharge pour éviter que l'équipement ne soit endommagé en raison d'une surcharge ; équipé de fins de course bidirectionnels supérieur et inférieur pour limiter la course de levage et d'abaissement de la chaîne, évitant ainsi une ascension excessive et un abaissement du niveau le plus bas.

Utilisez des chaînes de levage G80-en acier allié à haute résistance

Résistant à l’usure et à la fatigue, adapté aux opérations de levage et d’abaissement fréquentes et répétées.



Module moteur à faible-bruit, avec un faible bruit de fonctionnement. Il n'interférera pas avec l'enregistrement sur-site lorsqu'il est utilisé dans des cinémas ou des studios de diffusion. Il prend en charge le contrôle de regroupement synchrone multi-unités et peut être associé à la console de contrôle de scène DMX512 pour obtenir un contrôle de groupe. Il peut synchroniser avec précision le levage des fermes d'éclairage, des grands écrans LED et des réseaux de lignes audio.

Circuit de contrôle basse tension-24 V, assurant la sécurité des opérateurs pendant le fonctionnement ; il prend en charge deux méthodes d'installation : suspension verticale et inversée. Il s’agit de la fonctionnalité essentielle des performances de location.





Mallette aviation assortie

Associé à un flight case spécial aviation en alliage d'aluminium, l'intérieur est équipé de fentes personnalisées en mousse EVA-absorbant les chocs. Chaque article est stocké séparément dans sa propre boîte.



Le corps de la boîte est équipé de protections d'angle et de poignées en métal, qui peuvent empêcher les collisions. Il convient aux voyages longue distance-et aux déménagements répétés, protégeant efficacement l'équipement de jujube et réduisant les dommages liés au transport. La boîte peut être empilée, ce qui la rend pratique pour le stockage dans les entrepôts et le chargement dans des conteneurs.

Palan de scène électrique Palan de théâtre - Spécifications standard



Construit et testé dans notre propre usine

Chaque palan est fabriqué, inspecté et testé en charge-dans nos installations - appuyés par de véritables preuves d'usine auxquelles vous pouvez faire confiance.

Production d'une scène semi-finie

Au cours de l'étape semi-finie de l'étape guhuo, la tâche principale consiste à installer les composants de base du mécanisme à l'avance, sans encore assembler la coque extérieure et les pièces décoratives externes.

Composants de mouvement semi-finis-préinstallés-

Sur l'établi d'assemblage, l'assemblage et le câblage de la boîte de vitesses, des composants de double freinage, de l'embrayage et des circuits internes ont été réalisés. L'engrènement des engrenages, le jeu entre freins et le seuil de surcharge de l'embrayage ont été vérifiés. Le test de mise sous tension initial-des produits semi-finis-a été effectué pour détecter à l'avance les défauts potentiels.



Assemblage global de l'ensemble de la machine

Intégrez le mouvement au boîtier, au support et à l'ensemble chaîne, terminez l'assemblage de la coque extérieure, l'installation des câbles externes et des composants d'interface, et terminez l'assemblage mécanique de l'ensemble de la machine.

Tests de performance globale du projet

Chaque palan de scène doit subir une inspection complète à 100 %, y compris le -fonctionnement à vide-, les tests de charge nominale, les tests de surcharge, les tests de conditions de travail par simulation inversée, la détection du bruit, la vérification des limites supérieure et inférieure ; pour les modèles avec fonction DMX, la communication des signaux et les fonctions de levage synchrones multi-machines doivent également être testées, et les conditions réelles de travail suspendues lors de performances en direct doivent être simulées.

Test de gravure-

Certains lots subissent un vieillissement cyclique à long-terme pour vérifier la fiabilité des opérations de démarrage-arrêt et de montée-d'arrêt continues et fréquentes, et pour s'adapter aux scénarios fréquents de démontage, de location et d'utilisation de location des concerts.

Présentation du produit fini

L'ensemble de la ligne de production est conforme aux normes de sécurité industrielles FEM M5. Des tests spéciaux sont effectués spécifiquement pour les installations inversées et les systèmes de sécurité à double freinage afin de répondre aux exigences de sécurité strictes pour les représentations mobiles dans les théâtres, les concerts et les festivals de musique.

Industries que nous servons



Nos palans motorisés à câble sont appréciés dans un large éventail de secteurs industriels lourds.



Créé en 2014 et basé à Hangzhou, en Chine, Hangzhou New Vision est un fabricant et fournisseur spécialisé de solutions de levage industriel. Stratégiquement situés avec un accès logistique pratique, nous servons des clients internationaux avec des équipements de levage fiables et hautes performances.





Q1 : Ce palan peut-il fonctionner pour une utilisation fréquente en location de tourisme avec démarrage et arrêt ? Combien de cycles peut-il supporter ?

R :Classification FEM 2m/M5, conçue pour le fonctionnement à cycle fréquent de location d'événements. Convient aux spectacles en tournée avec installation et démontage répétés. Cycle de travail FEM 2M jusqu'à 800 heures.

Q2 : Quel niveau de bruit pendant le fonctionnement ? Important pour les spectacles de théâtre en salle.

R : Structure d'engrenage à faible bruit, bruit de fonctionnement inférieur ou égal à 65 dB sous charge nominale, adapté aux occasions de représentation en salle de théâtre et de salle de concert.

Q3 : Que se passera-t-il en cas de surcharge ?

R : Embrayage à friction de surcharge intégré. En cas de surcharge, l'embrayage patinera et cessera de se soulever pour protéger le moteur et la structure.

Q4 : Quelles options de tension d’alimentation sont disponibles ?

R : Standard 380 - 415 V triphasé 50 Hz ; 220‑240 V triphasé ou monophasé peuvent être personnalisés sur demande.

Q5 : Fournissez-vous un rapport de test ou des certificats de gréement pertinents ?

R : Nous pouvons proposer un rapport de test interne en usine pour chaque lot. Une certification tierce peut être organisée si le client le souhaite (coût supplémentaire et délai de livraison plus long).

Q6 : Quelles pièces de rechange sont recommandées pour le stock de location ?

R : Nous vous suggérons de préparer des balais de charbon de rechange, des interrupteurs de fin de course et des contacteurs. Nous pouvons fournir un kit de pièces de rechange avec la commande.
