Description des produits
Palan de théâtre, équipement de levage professionnel pour théâtre, concerts, studios de télévision et arènes. Deux freins indépendants pour un maintien de charge en toute sécurité ; murmure-engrenage de précision silencieux ; corps compact et résistant aux voyages- ; Chaîne de grade 80 pour un positionnement précis. Commande suspendue ou sans fil. Le cheval de bataille silencieux derrière chaque production.
Avantages fonctionnels
✅ Fonction de levage synchrone multi-points
Prend en charge plusieurs palans pour fonctionner de manière synchrone, maintient la ferme et le cadre d'éclairage de scène horizontaux pendant le levage.
✅ Fonction de double protection contre les surcharges et les dépassements-de course
Arrêt automatique une fois surchargé ou atteint la limite supérieure/inférieure, évite les accidents sur le site de la scène.
✅ Fonction d'arrêt d'urgence
Bouton d'arrêt d'urgence indépendant pour une coupure de courant rapide en cas de condition anormale.
✅ Fonction de maintien de charge à double frein
La structure à double frein verrouille la charge en toute sécurité. L'équipement de scène suspendu ne tombera pas même en cas de panne de courant soudaine.
✅ Large application et configuration flexible
Suspension à crochet en option, chariot manuel ou chariot électrique ; hauteur de levage personnalisée, compatible avec pont roulant, système de rail léger KBK.
détails du produit
Coque métallique rigide très résistante protégeant le moteur, la boîte de vitesses et les freins des chocs et des vibrations du transport touristique. La construction compacte et résistante à la corrosion-s'intègre aux systèmes de fermes, facilite un fonctionnement silencieux et permet un accès facile pour l'entretien de routine.
Double freinage indépendant - un frein moteur électromagnétique pour un maintien instantané de la charge en cas de coupure de courant-, ainsi qu'un frein centrifuge mécanique pour une protection contre les survitesses/chutes libres-. Véritable redondance, indépendante du système électrique. Indispensable pour un montage de théâtre en toute sécurité.
Chaîne de levage en acier allié de grade 80 - haute résistance à la traction, résistance à l'usure et durée de vie à la fatigue avec une marge de sécurité généreuse. Les maillons dimensionnellement précis garantissent un engagement fluide et silencieux des pignons pour un positionnement précis-à-de repère. Corrosion-traitée pour le tourisme ; durée de vie longue et stable.

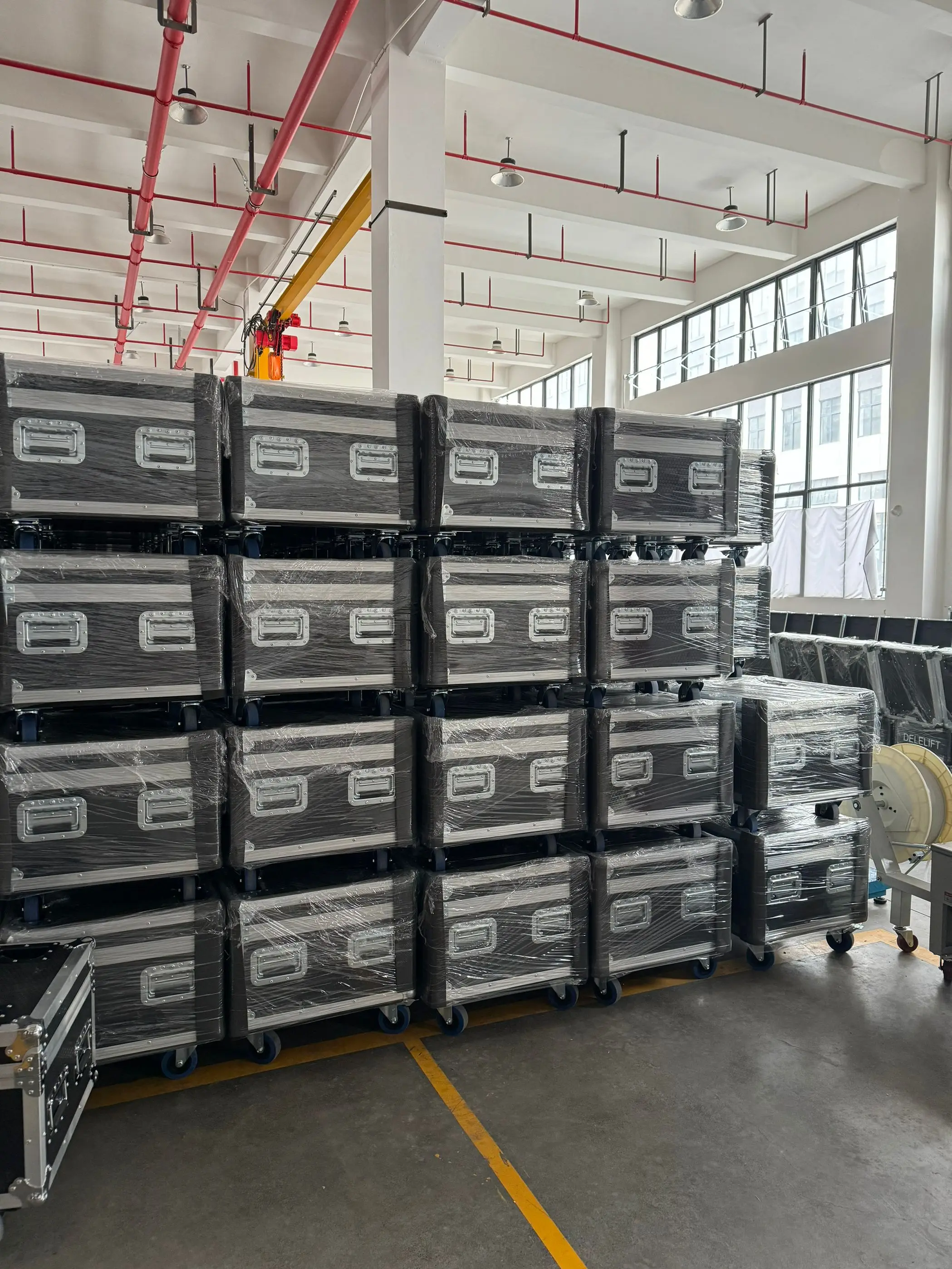

Flight-case pour palan de scène, avec bordure en aluminium renforcé, coins métalliques et loquets sécurisés. L'insert en mousse découpé sur mesure-accueille le palan avec précision, empêchant ainsi les déplacements et les vibrations pendant le transport. Roulettes lisses, poignées robustes, empilables et -résistantes aux intempéries - tournée-protection prête, spectacle après spectacle.
Spécifications du produit
| Modèle | Capacité (t) | Charge d'essai (t) | Niveau de protection | Classification FEM/ISO | Vitesse de levage (m/min) | Moteur (kw) | Chaîne de levage (mm) | La chaîne de levage tombe | Poids net (kg) | Poids de la chaîne/M |
|---|---|---|---|---|---|---|---|---|---|---|
| SNN-S1-0.5 | 0.5 | 0.6 | IP55 | 2m/M5 | 26 | 2.0 | Φ6.3×19 | 1 | 47.5 | 0.86 |
| SNN-S1-1 | 1 | 1.2 | IP55 | 2m/M5 | 16 | 2.0 | Φ8×24 | 1 | 51 | 1.38 |
| SNN-S1-2 | 2 | 2.4 | IP55 | 2m/M5 | 6 | 3.0 | Φ8×24 | 2 | 52 | 1.38 |
Construit et testé dans notre propre usine
Chaque palan est fabriqué, inspecté et testé en charge-dans nos installations - appuyés par de véritables preuves d'usine auxquelles vous pouvez faire confiance.
Assemblage semi--fini
Dans l'étape semi--finie de la production des palans de scène, le mécanisme de base est pré-assemblé- - moteur, boîte de vitesses, freins, pignon et guide-chaîne - comme une unité d'entraînement complète, tandis que la coque extérieure et les pièces externes restent éteintes pour un accès interne complet.
Cette approche-en phase ouverte permet un alignement et un réglage précis de chaque composant interne, et permet la première série de contrôles fonctionnels - engagement des vitesses, réponse des freins et assise de la chaîne - avant que l'unité ne soit scellée. Ce n’est qu’une fois que le mécanisme central a passé l’inspection que le palan passe à l’assemblage final.
Le résultat : une base mécanique vérifiée intégrée à chaque palan fini dès le départ.
Composants de mouvement préinstallés
Au cours de la phase semi--finie, tous les composants du mouvement - engrenages, arbres, pignons, roulements et guide-chaîne - sont préinstallés- comme une transmission complète, tandis que la coque reste ouverte pour un accès complet.
Les composants sont montés selon des tolérances précises : roulements posés d'équerre, jeu d'engrenage correctement réglé, alignement des pignons vérifié. Le train assemblé est ensuite testé pour vérifier sa rotation douce, son engagement silencieux et sa lubrification adéquate avant d'installer un boîtier.
La résolution des problèmes d'alignement ou de dégagement à cette étape ouverte - plutôt qu'après le scellement - garantit que chaque palan d'étape quitte la ligne avec un système de mouvement vérifié et précis-construit à l'intérieur.
Assemblage général
Une fois le mécanisme de base préassemblé et vérifié, la phase d'assemblage globale complète la machine : la coque est installée et sécurisée, les composants externes - boîtier de commande, entrée de câble, interrupteurs de fin de course, raccords de suspension - sont installés et la chaîne de levage, le crochet, la plaque signalétique et les marquages de sécurité sont montés.
Les connexions électriques sont acheminées et sécurisées, les fixations sont serrées au couple spécifié et chaque étape est vérifiée par rapport à la liste de contrôle d'assemblage. À ce stade, l'intégralité et la finition du palan sont confirmées avant de procéder aux tests fonctionnels et de charge finaux.
Ce qui a commencé comme des composants individuels se présente désormais comme un palan à étage intégré, prêt-à-tester.
Tests de performances globales
Chaque palan de scène terminé est soumis à des tests de performances globales avant expédition :
Contrôles fonctionnels- levage/descente, réponse des commandes, fins de course, fonctionnement des freins
Test de charge-classé-de levage, de maintien et d'abaissement de charge, ainsi que de maintien des freins sous tension-éteint
Vérification de sécurité- protection contre les surcharges, butées limites et réponse au freinage d'urgence
Vérifications électriques et de fonctionnement -
connexions, circuit de commande et fonctionnement fluide et silencieux
Tous les résultats sont enregistrés ; un palan n'est libéré qu'après avoir réussi tous les tests. Les performances sont prouvées avant que l’unité ne quitte l’usine.
Graver-Test de gravure
Avant les tests finaux, chaque palan est soumis à un rodage- : fonctionnement continu dans des conditions de travail simulées, avec des cycles de levage/descente répétés tout au long de la course.
Le test surveille la température du moteur et des freins, le bruit et les vibrations de fonctionnement, la cohérence des freins et la stabilité électrique au fil du temps. Faire fonctionner le palan à fond en usine accélère l'exposition des-défauts en début de vie - connexions desserrées, pièces marginales ou problèmes d'assemblage -, de sorte qu'ils sont réparés avant l'expédition et non découverts sur site.
Seuls les palans qui terminent le cycle de rodage-avec des performances stables passent aux tests finaux. Les premières pannes restent dans l'usine - à laquelle elles appartiennent.
Affichage du produit fini
Après l'assemblage, les tests et le rodage-, les palans terminés reçoivent leur inspection extérieure finale - finition de la coque, précision de la plaque signalétique et état de préparation de l'emballage - et sont présentés dans la zone d'exposition dédiée de notre usine.
L'exposition présente notre gamme complète de produits, des modèles standards aux configurations personnalisées, offrant aux clients et aux visiteurs une vue directe et pratique-des produits avant expédition. Il sert également d'inventaire de produits finis -organisé et traçable, prêt à être emballé et livré.
Chaque palan fini exposé marque la fin d'un voyage : des composants, en passant par l'assemblage de précision et les tests rigoureux, jusqu'à un produit complet et vérifié - la promesse visible de notre qualité.
À propos de nous
Créé en 2014 et basé à Hangzhou, en Chine, Hangzhou New Vision est un fabricant et fournisseur spécialisé de solutions de levage industriel.
Bénéficiant d'un emplacement stratégique dans le delta du fleuve Yangtze et d'un accès pratique aux principaux ports maritimes et réseaux de transport, nous servons à nos clients du monde entier des équipements de levage -hautes performances fiables -, notamment des palans électriques à chaîne, des palans électriques à câble et des palans à scène.
Derrière chaque produit se cache un engagement envers la qualité : une fabrication rigoureuse, une livraison fiable et un service après-vente-professionnel. Des premières commandes aux partenariats à long terme-, nous construisons des solutions de levage sur lesquelles nos clients peuvent compter.
Force et capacité de fabrication
Nous opérons à travers une base de production dédiée couvrant 30 000 mètres carrés avec une main-d'œuvre qualifiée de 130 employés. Notre usine est spécialisée dans la fabrication de palans CD/MD, de palans à chaîne et de palans électriques à câble, avec une capacité de production annuelle d'environ 15 000 unités par mois.
Focus produit : palans électriques
Avec des années d’expérience en ingénierie, notre expertise principale réside dans les palans électriques à câble et les palans électriques à chaîne. Nous nous engageons dans une R&D continue, en développant de nouveaux modèles pour répondre à l’évolution des demandes industrielles. Des modèles standards aux solutions de levage entièrement personnalisées, nos produits sont conçus pour la stabilité, la sécurité et une longue durée de vie.
Engagement qualité
La qualité est la pierre angulaire de notre réputation. Chaque palan quittant nos installations est soumis à des tests et à une inspection rigoureux, garantissant des performances stables dans des environnements exigeants. Cet engagement envers l’excellence nous a valu les éloges unanimes de nos clients du monde entier.
FAQ
Q1 : Ce palan peut-il fonctionner pour une utilisation fréquente en location de tourisme avec démarrage et arrêt ? Combien de cycles peut-il supporter ?
R :Classification FEM 2m/M5, conçue pour le fonctionnement à cycle fréquent de location d'événements. Convient aux spectacles en tournée avec installation et démontage répétés. Cycle de travail FEM 2M jusqu'à 800 heures.
Q2 : Quel niveau de bruit pendant le fonctionnement ? Important pour les spectacles de théâtre en salle.
R : Structure d'engrenage à faible bruit, bruit de fonctionnement inférieur ou égal à 65 dB sous charge nominale, adapté aux spectacles en salle de théâtre et de salle de concert.
Q3 : Que se passera-t-il en cas de surcharge ?
R : Embrayage à friction de surcharge intégré. En cas de surcharge, l'embrayage patinera et cessera de se soulever pour protéger le moteur et la structure.
Q4 : Quelles options de tension d’alimentation sont disponibles ?
R : Standard 380 - 415 V triphasé 50 Hz ; 220‑240 V triphasé ou monophasé peuvent être personnalisés sur demande.
Q5 : Fournissez-vous un rapport de test ou des certificats de gréement pertinents ?
R : Nous pouvons proposer un rapport de test interne en usine pour chaque lot. Une certification tierce peut être organisée si le client le souhaite (coût supplémentaire et délai de livraison plus long).
Q6 : Quelles pièces de rechange sont recommandées pour le stock de location ?
R : Nous vous suggérons de préparer des balais de charbon de rechange, des interrupteurs de fin de course et des contacteurs. Nous pouvons fournir un kit de pièces de rechange avec la commande.
Que vous ayez besoin d'un palan électrique à câble standard avec chariot motorisé ou d'un système de levage -sur mesure, Hangzhou New Vision a la capacité, l'expérience et le contrôle qualité pour vous offrir.
Prêt à configurer votre palan ?
Indiquez-nous la capacité, la hauteur de levage, la tension et la taille de la poutre requises - nous vous enverrons un devis sur mesure dans les 24 heures ouvrables.
